OPERAÇÃO CUMÃ II
Descrição da Campanha
Data do início da campanha: 26/06/2007
Operação: Cumã II
Foguete: VSB-30 - VO4
Numero do vôo do foguete: 4
Data de lançamento: 19/07/2007
Horário: 12h13
Local: Centro de Lançamento de Alcântara-MA
Apogeu do vôo: 242 Km
Tempo de Vôo: 19 minutos
Objetivo: destinou-se à realização de nove experimentos científicos selecionados pelo Programa Microgravidade, da Agência Espacial Brasileira (AEB).
Resultado: Sucesso parcial
Experimentos Embarcados
- Experimentos de interesse do DLR, do Institute for Physical Space Research, também da Alemanha, e do Instituto Nacional de Pesquisas Espaciais (INPE), cujo objetivo é investigar a energia e a eletrodinâmica nas regiões E e F da ionosfera equatorial.
Instituições Envolvidas
AEB - Agência Espacial Brasileira
CTA - Centro Técnico Aeroespacial
IAE - Instituto de Aeronáutica e Espaço
INPE - Instituto Nacional de Pesquisas Espaciais
IEAv - Instituto de Estudos Avançados
Data do início da campanha: 26/06/2007Operação: Cumã II
Foguete: VSB-30 - VO4
Numero do vôo do foguete: 4
Data de lançamento: 19/07/2007
Horário: 12h13
Local: Centro de Lançamento de Alcântara-MA
Apogeu do vôo: 242 Km
Tempo de Vôo: 19 minutos
Objetivo: destinou-se à realização de nove experimentos científicos selecionados pelo Programa Microgravidade, da Agência Espacial Brasileira (AEB).
Resultado: Sucesso parcial
Experimentos Embarcados
- Experimentos de interesse do DLR, do Institute for Physical Space Research, também da Alemanha, e do Instituto Nacional de Pesquisas Espaciais (INPE), cujo objetivo é investigar a energia e a eletrodinâmica nas regiões E e F da ionosfera equatorial.
Instituições Envolvidas
AEB - Agência Espacial Brasileira
CTA - Centro Técnico Aeroespacial
IAE - Instituto de Aeronáutica e Espaço
INPE - Instituto Nacional de Pesquisas Espaciais
IEAv - Instituto de Estudos Avançados
IPEN - Instituto de Pesquisas Energetícas e Nucleares
DLR / MORABA - Centro Aeroespacial Alemão
FEI - Faculdade de Engenharia Industrial
UFPE - Universidade Federal de Pernambuco
UFSC - Universidade Federal de Santa Catarina
UEL - Universidade Estadual de Londrina
UERJ - Universidade Estadual do Rio de Janeiro
UH - Universidade de Hohenheim (Alemanha)
USP - Universidade de São Paulo
ANVISA - Agência Nacional de Vigilância Sanitaria
CLA - Centro de Lançamento de Alcântara - Alcântara-MA
CLBI - Centro de Lançamento da Barreira do Inferno - Natal-RN
CLBI - Centro de Lançamento da Barreira do Inferno - Natal-RN
A Coordenação da Operação Cumã II informa que o lançamento do foguete brasileiro VSB-30 foi realizado com sucesso, às 12h13 minutos dessa quinta-feira (19). O vôo durou cerca de 19 minutos, atingindo um apogeu de aproximadamente 242 km. Durante o vôo foi estabelecido um ambiente de microgravidade por 6,2 minutos.
Durante a queda, houve oscilações no sinal de telemetria, o que dificultou a operação de resgate. Equipes de busca da Força Aérea Brasileira (FAB) e da Marinha do Brasil (MB) trabalharam por seis horas para tentar resgatar a carga. As buscas foram encerradas às 18h, com o cair da noite.
Estudos técnicos serão feitos para se descobrir os motivos da falha dos sinais. Foram obtidos dados por meio de telemetria dos seguintes experimentos: Girômetro, do Instituto de Aeronáutica e Espaço (IAE) e Instituto de Estudos Avançados (IEAv); Monitoramento de Aceleração, da Universidade Estadual de Londrina (UEL); e dois experimentos de ciências térmicas da Universidade Federal de Santa Catarina (UFSC). Por imagens de uma das câmeras instaladas no VSB-30 pesquisadores da ANVISA, do IPEN e da universidade alemã de Hohenheim monitoraram o estudo sobre propagação de ondas em gel.
A campanha de lançamento teve início no dia 26 junho e mobilizou mais de 200 especialistas, entre profissionais da Agência Espacial Brasileira (AEB), Comando-Geral de Tecnologia Aeroespacial (CTA), Centro de Lançamento de Alcântara (CLA), Centro de Lançamento da Barreira do Inferno (CLBI), Agência Espacial Alemã (DLR), as equipes responsáveis pelos experimentos científicos além de outras unidades operacionais da Força Aérea Brasileira e da Marinha do Brasil. A Operação Cumã II destinou-se à realização de nove experimentos científicos selecionados pelo Programa Microgravidade, da Agência Espacial Brasileira (AEB).
O VSB-30 já havia sido lançado a partir do CLA, em 2004, e do Campo de Esrange, na Suécia, em 2005 e 2006, tendo hoje completado seu quarto vôo e , tal como das demais vezes, apresentou desempenho completamente dentro do esperado.
Video do Lançamento do Foguete VSB-30 - Operação Cumã II
Reportagem do Lançamento do VSB-30 - Globo News
Reportagem do Lançamento do VSB-30 - TV Imirante
Lista de Experimentos do Vôo:
Projeto: Girômetro de Fibra Óptica
Entidade: CTA
O objetivo do projeto é a nacionalização de sensores para aplicações aeroespaciais. O equipamento denominado Sistema Dinâmico de Vôo (SDV) é composto por dois sensores de rotação (giroscópios a fibra óptica), instalados com alinhamento segundo o eixo longitudinal (eixo de rolagem) do foguete. Cada um dos giroscópios foi desenvolvido para monitorar uma fase específica do vôo: um para medir as altas rotações que ocorrem durante a subida do foguete, e outro para medir a rotação residual durante a fase do vôo em ambiente de microgravidade.
O objetivo não é exatamente monitorar o foguete, mas validar os giroscópios nacionais, cujos dados serão comparados com os dos giroscópios importados, instalados no sistema real de controle do foguete.
Projeto: Avaliação dos mecanismos de reparação do DNA em ambiente de baixa gravidade
Entidade: UERJ - Universidade Estadual do Rio de Janeiro
A pesquisa visa estudar os mecanismos de reparação do DNA atingido por radiação cósmica ionizante e por raios ultravioleta. Os tripulantes da Estação Espacial Internacional estão sujeitos a níveis de radiação centenas de vezes superiores àqueles a que estão submetidas as pessoas no solo - em dois dias a dose de um tripulante atinge o valor máximo recomendado para um ano.
A radiação ionizante torna-se, assim, uma das maiores restrições às missões de longa duração e à permanência de tripulantes no espaço por períodos muito extensos.
O objetivo do experimento é verificar a capacidade dos organismos vivos em restaurar danos às moléculas de DNA causados pelos íons e raios ultravioleta. Embora essa radiação não seja letal, ela aumenta enormemente a chance de que os astronautas venham a contrair algum tipo de câncer no futuro.
Projeto: Desenvolvimento do dispositivo DMLM II e análise da ação da invertase presente em células de Saccharomyces cerevisiae
Entidade: Centro Universitário da FEI - Faculdade de Engenharia Industrial
O objetivo é estudar o desempenho das enzimas em microgravidade e qualificar um equipamento chamado DMLM (Dispositivo Misturador de Líquidos em Microgravidade (DMLM).
O DMLM é um dispositivo de mistura, composto por uma parte mecânica e um circuito eletrônico controlador, que permite que dois líquidos diferentes se misturem de forma automatizada quando atingido o ambiente de microgravidade. A partir daí a parte eletrônica monitora toda a reação bioquímica que ocorre entre os dois líquidos.
O principal objetivo da experiência é estudar a reação química da enzima invertase, muito utilizada na indústria alimentícia e farmacêutica. A invertase permite obter uma mistura de açúcares, formada por glicose e frutose, com um poder adoçante superior ao da sacarose (açúcar da cana e beterraba) e que não cristaliza facilmente.
Os pesquisadores acreditam que a experiência permitirá otimizar processos industriais baseados em enzimas, reduzindo o tempo de reação e a quantidade de catalisadores utilizados, aumentando a produtividade da indústria.

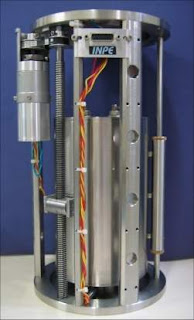

Projeto: Forno Multiusuário para Solidificação
Entidade: INPE - Instituto Nacional de Pesquisas Espaciais
O objetivo é o desenvolvimento de um forno espacial. Quando totalmente desenvolvido, o forno poderá ser utilizado para inúmeros outros experimentos em vários campos de pesquisas e poderá até mesmo ser utilizado na Estação Espacial Internacional.
O experimento visa principalmente desenvolver o próprio forno. Para isso ele irá efetuar um teste de solidificação de uma liga de telureto de chumbo, um material semicondutor com importantes aplicações industriais, como a fabricação de sensores fotovoltaicos para células solares e lasers para a região do infravermelho termal.
O FORMU-S é um forno tubular compacto que possui capacidade de solidificar múltiplas amostras de até 10 mm de diâmetro e 80 mm de comprimento. Na operação Cumã II ele será controlado e aquecido no solo através do cordão umbilical do foguete lançador. Após o lançamento, sua temperatura será mantida por inércia térmica e, no ponto desejado da trajetória em microgravidade, o deslocamento axial do forno será acionado por um sinal eletrônico para que a amostra passe a se localizar na região fria do forno, proporcionando um rápido resfriamento.
Projeto: Evaporadores capilares
Entidade: UFSC - Universidade Federal de Santa Catarina
O objetivo da experiência é controlar a temperatura interna em um satélite artificial, um mecanismo fundamental para o funcionamento dos seus circuitos eletrônicos. Os pesquisadores esperam conseguir nacionalizar essa tecnologia, já que os satélites brasileiros hoje utilizam tecnologia importada para sua refrigeração.
O aparelho testado é formado por dois evaporadores capilares montados em dois circuitos bifásicos com capacidade de transferência de calor de até 100 W, utilizando acetona como fluido de trabalho.
Projeto: Micro-tubos de calor para controle térmico de componentes eletrônicos de satélites
Entidade: UFSC - Universidade Federal de Santa Catarina
O experimento vai estudar os fenômenos térmicos e de transporte de calor e qualificar os microtubos de calor operando em ambiente espacial. Esses microtubos compõem um sistema de troca de calor de alta eficiência, semelhante aos utilizados nos computadores portáteis. Mas sua eficácia como dispositivo de transferência de calor em ambientes de microgravidade precisa ser comprovada, de forma a ampliar sua utilização para o controle de temperatura de componentes eletrônicos em ambientes espaciais.
Em ambiente de microgravidade, o experimento deverá investigar o comportamento transiente, obtendo dados experimentais para validar o processo de fabricação de trocadores de calor à base de microtubos, dados estes que poderão ser comparados com os modelos matemáticos já existentes.
Projeto: Modulação da velocidade de propagação de onda de reação-difusão (B-Z) em meio gel por forças fracas (microgravidade)
Entidade: USP - Escola Politécnica e Universidade de Hohenheim (Alemanha)
O material B-Z é um gel sintético que simula a textura e a densidade de organismos vivos. O experimento deverá ter grande impacto na área médica, principalmente no tratamento de enxaquecas, amnésia global transiente e epilepsia, que são síndromes funcionais do sistema nervoso central.
Três câmeras digitais monitoram três amostras de gel, medindo a velocidade de propagação da onda sob interferência de forças eletromagnéticas e da própria microgravidade. A idéia é identificar as reações do material sintético B-Z, num modelo de reação inorgânica que simula a reação do organismo humano.
Projeto: Estudo de compostos híbridos pela difusão de nanopartículas metálicas de prata em vidro
Entidade: UFPE - Universidade Federal de Pernambuco
O objetivo é desenvolver materiais nanotecnológicos nacionais, principalmente compostos híbridos formados pela difusão de nanopartículas metálicas de prata em vidro. A partir deste experimento poderá ser avaliada a diferença de comportamento das nanopartículas no espaço e no solo, sob ação da gravidade.
No experimento serão utilizadas três amostras com um total de 1 centímetro de comprimento, dispostas na forma de um sanduíche formado por três camadas de 2 milímetros de espessura cada, nas formas vitrocerâmica, vítrea e policristalina. A experiência ocorrerá no interior do forno FORMU-S.
Projeto: Computador de Bordo para o reconhecimento dos vôos de um foguete de sondagem
Entidade: UEL - Universidade Estadual de Londrina
O computador de bordo foi desenvolvido especialmente para veículos de sondagem como o VS-30. O equipamento consiste em uma unidade microcontrolada para a aquisição de dados de sensores inerciais e não inerciais, armazenagem e processamento em tempo real dos dados com a finalidade de reconhecer eventos que ocorrem durante o vôo, tais como: o lançamento, o momento quando o propulsor é desligado (término das queima para o caso de propulsores a combustível sólido), apogeu, início da situação de microgravidade, fim da situação de microgravidade, entre outros.
Comentário: Interessante notar aqui contrariamente ao que se tem dito na internet por algumas pessoas de que o Programa Espacial Brasileiro só tem o envolvimento de órgãos do governo, que essa afirmação não é correta. Tanto o envolvimento de universidades brasileiras no programa espacial é atuante (como se pode notar pelos experimentos abordo do foguete VSB-30) quanto também o envolvimento da industria aeroespacial do pais desenvolvendo produtos e peças de alta tecnologia para o programa.
Projeto: Girômetro de Fibra Óptica
Entidade: CTA
O objetivo do projeto é a nacionalização de sensores para aplicações aeroespaciais. O equipamento denominado Sistema Dinâmico de Vôo (SDV) é composto por dois sensores de rotação (giroscópios a fibra óptica), instalados com alinhamento segundo o eixo longitudinal (eixo de rolagem) do foguete. Cada um dos giroscópios foi desenvolvido para monitorar uma fase específica do vôo: um para medir as altas rotações que ocorrem durante a subida do foguete, e outro para medir a rotação residual durante a fase do vôo em ambiente de microgravidade.O objetivo não é exatamente monitorar o foguete, mas validar os giroscópios nacionais, cujos dados serão comparados com os dos giroscópios importados, instalados no sistema real de controle do foguete.
Projeto: Avaliação dos mecanismos de reparação do DNA em ambiente de baixa gravidade
Entidade: UERJ - Universidade Estadual do Rio de Janeiro
A pesquisa visa estudar os mecanismos de reparação do DNA atingido por radiação cósmica ionizante e por raios ultravioleta. Os tripulantes da Estação Espacial Internacional estão sujeitos a níveis de radiação centenas de vezes superiores àqueles a que estão submetidas as pessoas no solo - em dois dias a dose de um tripulante atinge o valor máximo recomendado para um ano.A radiação ionizante torna-se, assim, uma das maiores restrições às missões de longa duração e à permanência de tripulantes no espaço por períodos muito extensos.
O objetivo do experimento é verificar a capacidade dos organismos vivos em restaurar danos às moléculas de DNA causados pelos íons e raios ultravioleta. Embora essa radiação não seja letal, ela aumenta enormemente a chance de que os astronautas venham a contrair algum tipo de câncer no futuro.
Projeto: Desenvolvimento do dispositivo DMLM II e análise da ação da invertase presente em células de Saccharomyces cerevisiae
Entidade: Centro Universitário da FEI - Faculdade de Engenharia Industrial
O objetivo é estudar o desempenho das enzimas em microgravidade e qualificar um equipamento chamado DMLM (Dispositivo Misturador de Líquidos em Microgravidade (DMLM).O DMLM é um dispositivo de mistura, composto por uma parte mecânica e um circuito eletrônico controlador, que permite que dois líquidos diferentes se misturem de forma automatizada quando atingido o ambiente de microgravidade. A partir daí a parte eletrônica monitora toda a reação bioquímica que ocorre entre os dois líquidos.
O principal objetivo da experiência é estudar a reação química da enzima invertase, muito utilizada na indústria alimentícia e farmacêutica. A invertase permite obter uma mistura de açúcares, formada por glicose e frutose, com um poder adoçante superior ao da sacarose (açúcar da cana e beterraba) e que não cristaliza facilmente.
Os pesquisadores acreditam que a experiência permitirá otimizar processos industriais baseados em enzimas, reduzindo o tempo de reação e a quantidade de catalisadores utilizados, aumentando a produtividade da indústria.
Projeto: Forno Multiusuário para Solidificação
Entidade: INPE - Instituto Nacional de Pesquisas Espaciais
O objetivo é o desenvolvimento de um forno espacial. Quando totalmente desenvolvido, o forno poderá ser utilizado para inúmeros outros experimentos em vários campos de pesquisas e poderá até mesmo ser utilizado na Estação Espacial Internacional.O experimento visa principalmente desenvolver o próprio forno. Para isso ele irá efetuar um teste de solidificação de uma liga de telureto de chumbo, um material semicondutor com importantes aplicações industriais, como a fabricação de sensores fotovoltaicos para células solares e lasers para a região do infravermelho termal.
O FORMU-S é um forno tubular compacto que possui capacidade de solidificar múltiplas amostras de até 10 mm de diâmetro e 80 mm de comprimento. Na operação Cumã II ele será controlado e aquecido no solo através do cordão umbilical do foguete lançador. Após o lançamento, sua temperatura será mantida por inércia térmica e, no ponto desejado da trajetória em microgravidade, o deslocamento axial do forno será acionado por um sinal eletrônico para que a amostra passe a se localizar na região fria do forno, proporcionando um rápido resfriamento.
Projeto: Evaporadores capilares
Entidade: UFSC - Universidade Federal de Santa Catarina
O objetivo da experiência é controlar a temperatura interna em um satélite artificial, um mecanismo fundamental para o funcionamento dos seus circuitos eletrônicos. Os pesquisadores esperam conseguir nacionalizar essa tecnologia, já que os satélites brasileiros hoje utilizam tecnologia importada para sua refrigeração.O aparelho testado é formado por dois evaporadores capilares montados em dois circuitos bifásicos com capacidade de transferência de calor de até 100 W, utilizando acetona como fluido de trabalho.
Projeto: Micro-tubos de calor para controle térmico de componentes eletrônicos de satélites
Entidade: UFSC - Universidade Federal de Santa Catarina
O experimento vai estudar os fenômenos térmicos e de transporte de calor e qualificar os microtubos de calor operando em ambiente espacial. Esses microtubos compõem um sistema de troca de calor de alta eficiência, semelhante aos utilizados nos computadores portáteis. Mas sua eficácia como dispositivo de transferência de calor em ambientes de microgravidade precisa ser comprovada, de forma a ampliar sua utilização para o controle de temperatura de componentes eletrônicos em ambientes espaciais.Em ambiente de microgravidade, o experimento deverá investigar o comportamento transiente, obtendo dados experimentais para validar o processo de fabricação de trocadores de calor à base de microtubos, dados estes que poderão ser comparados com os modelos matemáticos já existentes.
Projeto: Modulação da velocidade de propagação de onda de reação-difusão (B-Z) em meio gel por forças fracas (microgravidade)
Entidade: USP - Escola Politécnica e Universidade de Hohenheim (Alemanha)
O material B-Z é um gel sintético que simula a textura e a densidade de organismos vivos. O experimento deverá ter grande impacto na área médica, principalmente no tratamento de enxaquecas, amnésia global transiente e epilepsia, que são síndromes funcionais do sistema nervoso central.Três câmeras digitais monitoram três amostras de gel, medindo a velocidade de propagação da onda sob interferência de forças eletromagnéticas e da própria microgravidade. A idéia é identificar as reações do material sintético B-Z, num modelo de reação inorgânica que simula a reação do organismo humano.
Projeto: Estudo de compostos híbridos pela difusão de nanopartículas metálicas de prata em vidro
Entidade: UFPE - Universidade Federal de Pernambuco
O objetivo é desenvolver materiais nanotecnológicos nacionais, principalmente compostos híbridos formados pela difusão de nanopartículas metálicas de prata em vidro. A partir deste experimento poderá ser avaliada a diferença de comportamento das nanopartículas no espaço e no solo, sob ação da gravidade.No experimento serão utilizadas três amostras com um total de 1 centímetro de comprimento, dispostas na forma de um sanduíche formado por três camadas de 2 milímetros de espessura cada, nas formas vitrocerâmica, vítrea e policristalina. A experiência ocorrerá no interior do forno FORMU-S.
Projeto: Computador de Bordo para o reconhecimento dos vôos de um foguete de sondagem
Entidade: UEL - Universidade Estadual de Londrina
O computador de bordo foi desenvolvido especialmente para veículos de sondagem como o VS-30. O equipamento consiste em uma unidade microcontrolada para a aquisição de dados de sensores inerciais e não inerciais, armazenagem e processamento em tempo real dos dados com a finalidade de reconhecer eventos que ocorrem durante o vôo, tais como: o lançamento, o momento quando o propulsor é desligado (término das queima para o caso de propulsores a combustível sólido), apogeu, início da situação de microgravidade, fim da situação de microgravidade, entre outros.
Comentário: Interessante notar aqui contrariamente ao que se tem dito na internet por algumas pessoas de que o Programa Espacial Brasileiro só tem o envolvimento de órgãos do governo, que essa afirmação não é correta. Tanto o envolvimento de universidades brasileiras no programa espacial é atuante (como se pode notar pelos experimentos abordo do foguete VSB-30) quanto também o envolvimento da industria aeroespacial do pais desenvolvendo produtos e peças de alta tecnologia para o programa.
